Artikel: ABC des Güterverkehrs: Stellwerke Teil 1 – zentrale Steuerung und sichere Fahrwege im Schienennetz
Stellwerke regeln Weichen, Signale und Fahrstraßen und sichern den Bahnbetrieb zuverlässig.
Stellwerke – das Herzstück des Bahnbetriebs
Stellwerke sind die zentralen Steuerungsstellen an Bahnhöfen oder Streckenabschnitten. Ihre Aufgabe ist es, Weichen und Signale zu steuern, Fahrstraßen festzulegen und sicherzustellen, dass Züge konfliktfrei fahren.
Bevor eine Fahrstraße freigegeben wird, prüft das Stellwerk – bzw. die Bediener mit technischer Unterstützung, je nach Stellwerksart – automatisch oder teilautomatisch, ob alle Voraussetzungen erfüllt sind: Sind die Weichen korrekt gestellt? Sind alle Gleisabschnitte frei? Sind Bahnübergänge gesichert? Erst wenn diese Bedingungen erfüllt sind, wird die Fahrstraße verschlossen und das zugehörige Hauptsignal auf Fahrt gestellt.
Dieses Zusammenspiel wird von einer Sicherheitslogik überwacht. Im Störungsfall fallen Signale in einen sicheren Zustand (Halt/kein Fahrtbegriff), und Fahrstraßen sowie Weichen werden so verriegelt, dass keine Gefährdung entsteht. Definierte Verfahren wie Sperren oder Notbedienung stellen sicher, dass der Betrieb auch bei Fehlern kontrolliert weitergeführt werden kann.

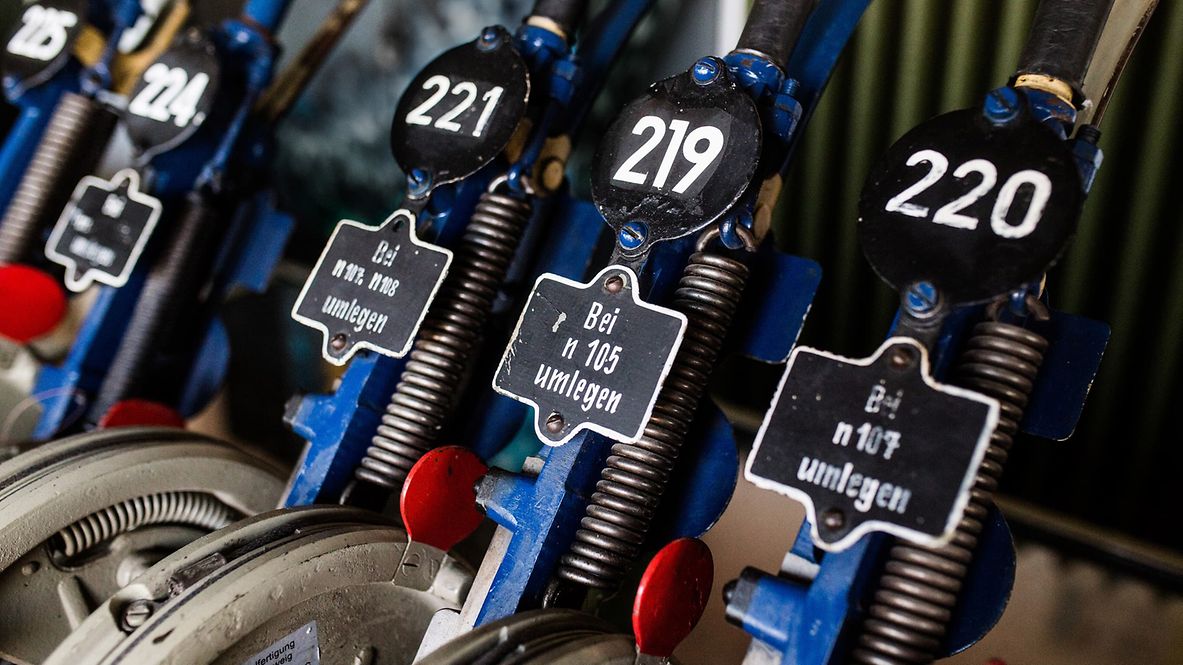

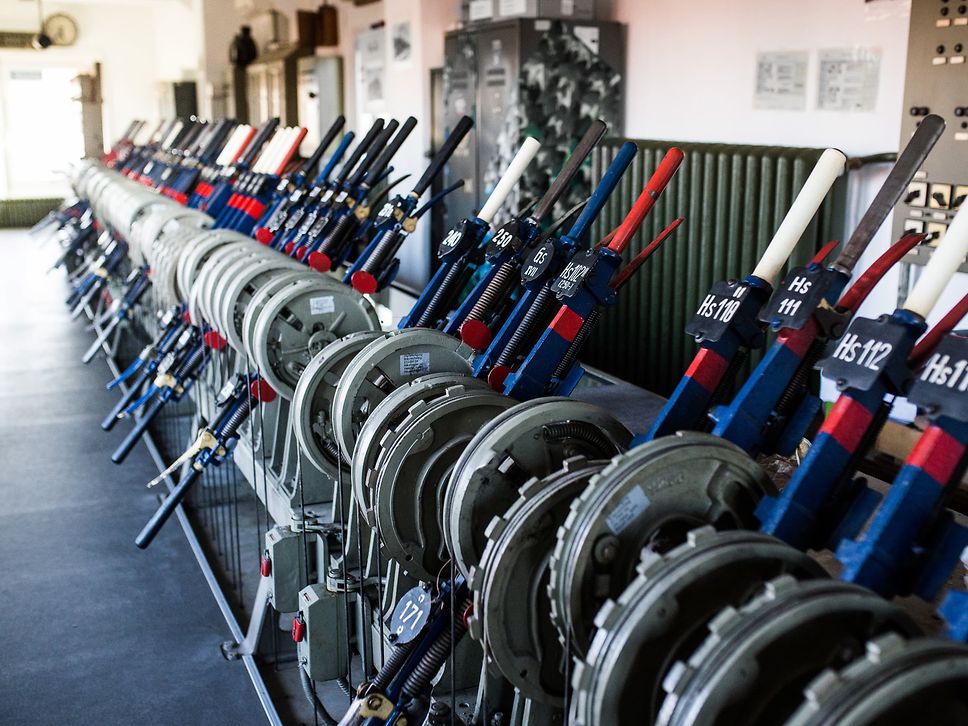

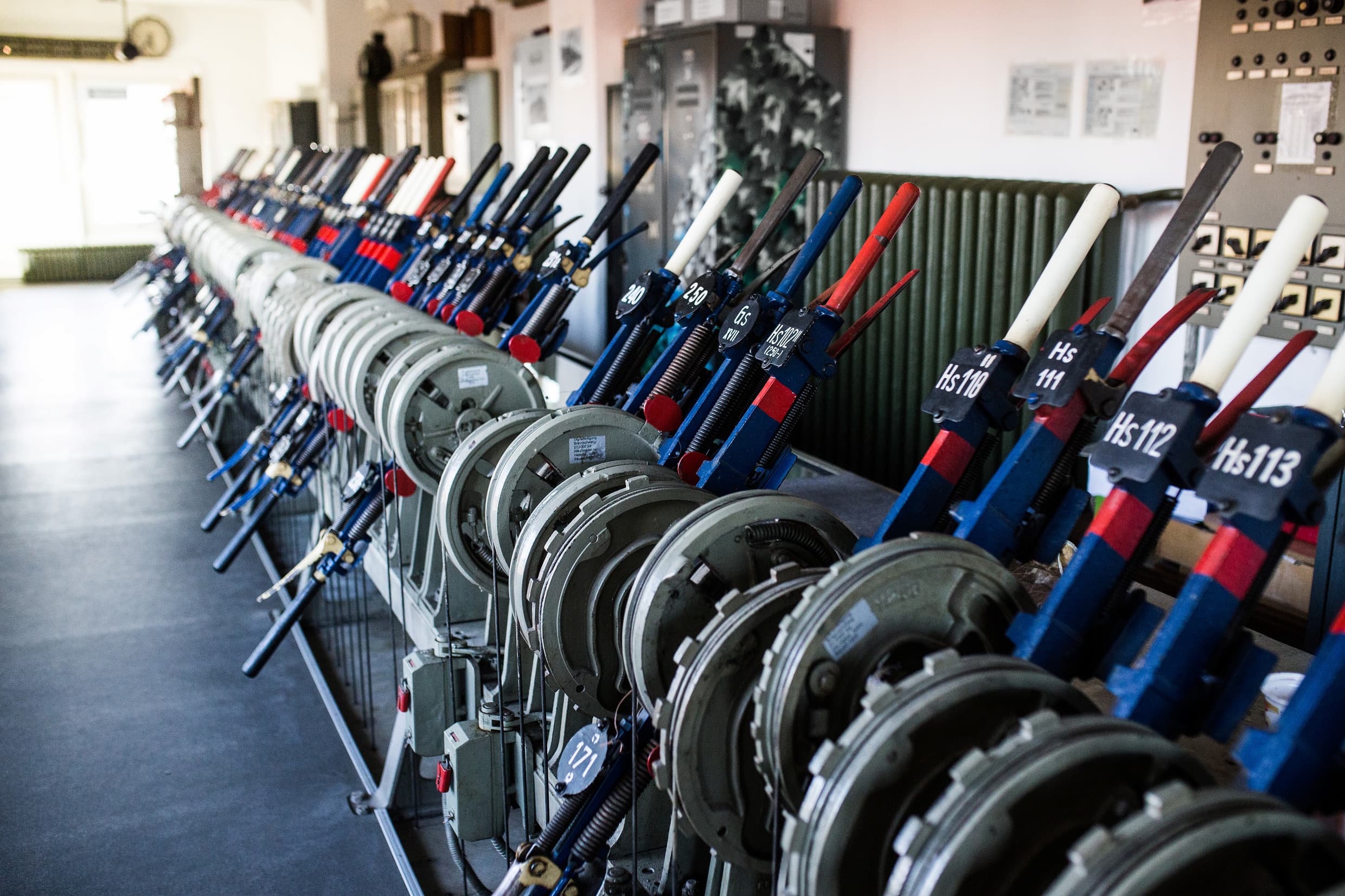

Mechanisches Stellwerk im Rangierbahnhof Kassel: Signalhebelreihe für die manuelle Stellwerksbedienung – sichere Fahrstraßen durch mechanische Verriegelungen im Hebelwerk.
Wie Stellwerke Sicherheit herstellen
Die Technik hinter einem Stellwerk sorgt dafür, dass Züge immer auf sicheren Fahrwegen unterwegs sind. Wichtige Elemente sind:
- Fahrstraßenfestlegung: Weichen und Signale werden zu einem geschützten Fahrweg verbunden.
- Flankenschutz: Schutzweichen und gesperrte Nebengleise verhindern Kollisionen.
- Gleisfreimeldung: Je nach Stellwerksart erfolgt diese automatisch über Achszähler oder Gleiskreise oder durch örtliche Kontrolle.
So wird ein sicherer, konfliktfreier und zuverlässiger Betrieb gewährleistet – auch bei mehreren Zügen gleichzeitig.
Die technische Entwicklung der Stellwerke
Stellwerke gibt es in verschiedenen Ausführungen, die sich über Jahrzehnte entwickelt haben und sich vor allem in Automatisierungsgrad, Stellbereich und Bedienung unterscheiden:

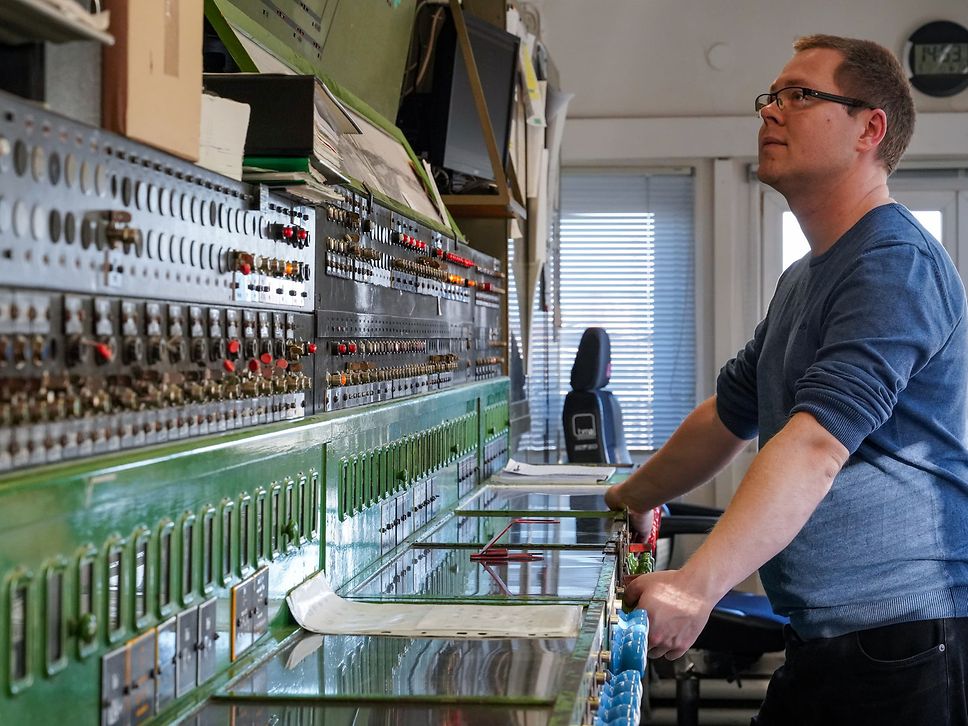

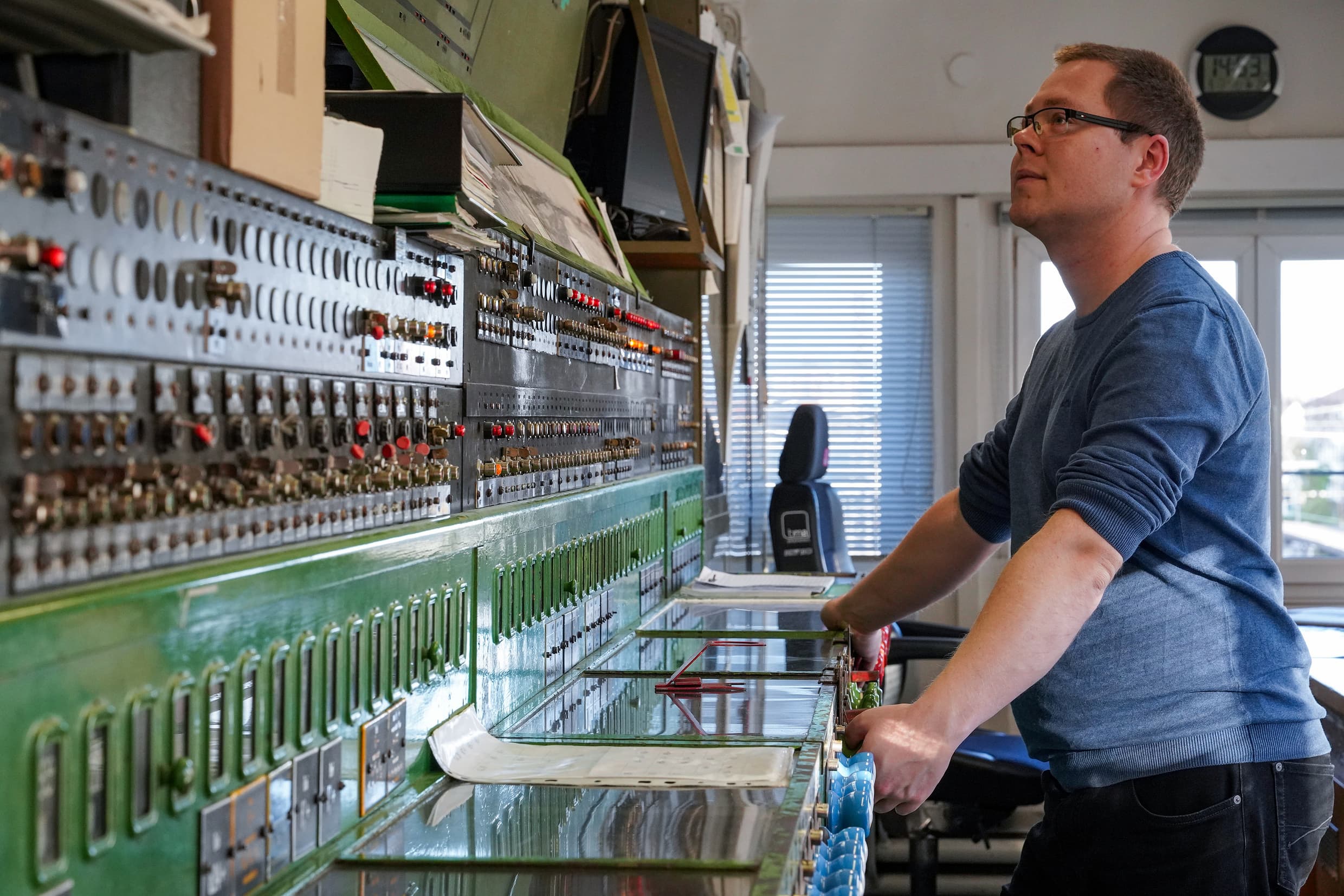

Elektromechanisches Stellwerk in Rüsselsheim: Mechanische Bedienung mit elektrischen Antrieben und Lampentafel – sichere Fahrstraßen dank elektrischer Abhängigkeiten.
- Mechanische Stellwerke: Hebelwerke und Drahtzüge steuern Weichen und Signale direkt, oft mit Sichtkontrolle der Gleise. Kleine Stellbereiche, hoher manueller Aufwand.
- Elektromechanische Stellwerke: Mechanische Bedienung kombiniert mit elektrischen Antrieben und Lampentafeln. Erste elektrische Abhängigkeiten erhöhen Sicherheit und Bedienkomfort.
- Relaisstellwerke: Elektrische Verdrahtung übernimmt die Sicherheitslogik. Gleisfreimeldung, Fahrstraßenbildung und Ausschlusslogik laufen automatisch. Bedienung über schematische Gleisbildstellpulte.

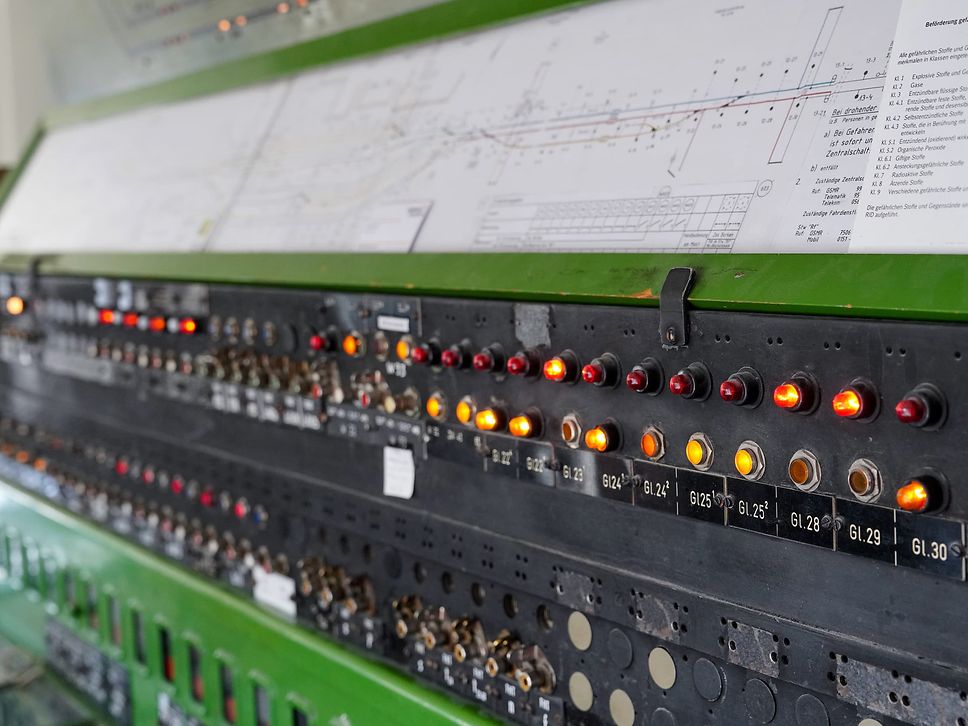

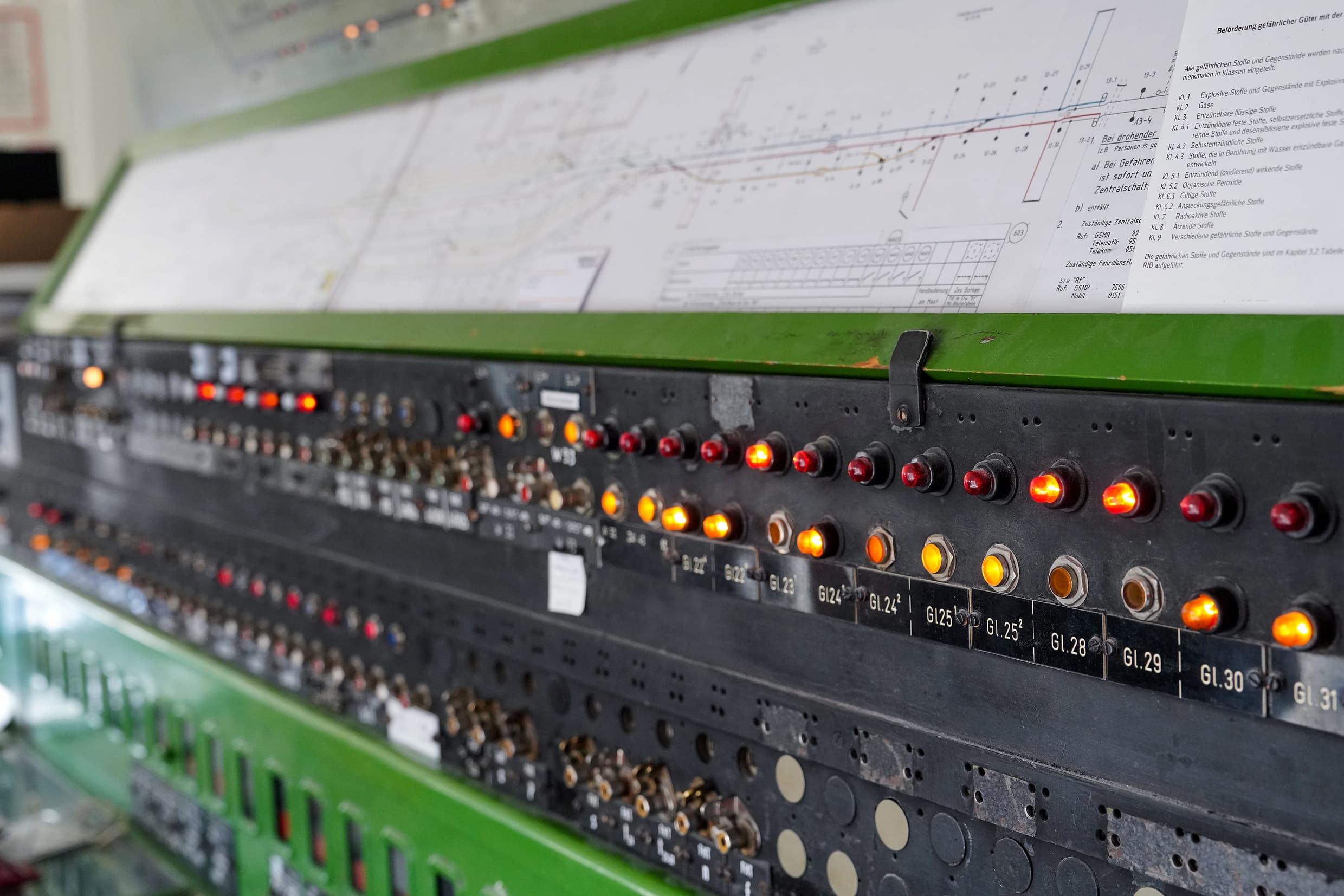

Elektromechanisches Stellwerk in Rüsselsheim (Detail): Lampentafel mit Gleisbild und Meldelampen – Zustände von Weichen und Signalen im Blick, Fahrstraßen durch elektrische Abhängigkeiten gesichert.
- Elektronische Stellwerke (ESTW): Sicherheitsrechner übernehmen die Relaislogik, mehrere Bedienplätze ermöglichen zentrale Steuerung, Zustandsdaten erleichtern Diagnose.
- Digitale Stellwerke (DSTW): IP-basierte, verteilte Architektur mit digitalen Objektcontrollern. Stellbefehle über sichere Netzwerke, einfach erweiterbar, Grundlage für Automatisierung und standardisierte digitale Schnittstellen (Interoperabilität insbesondere mit ETCS).

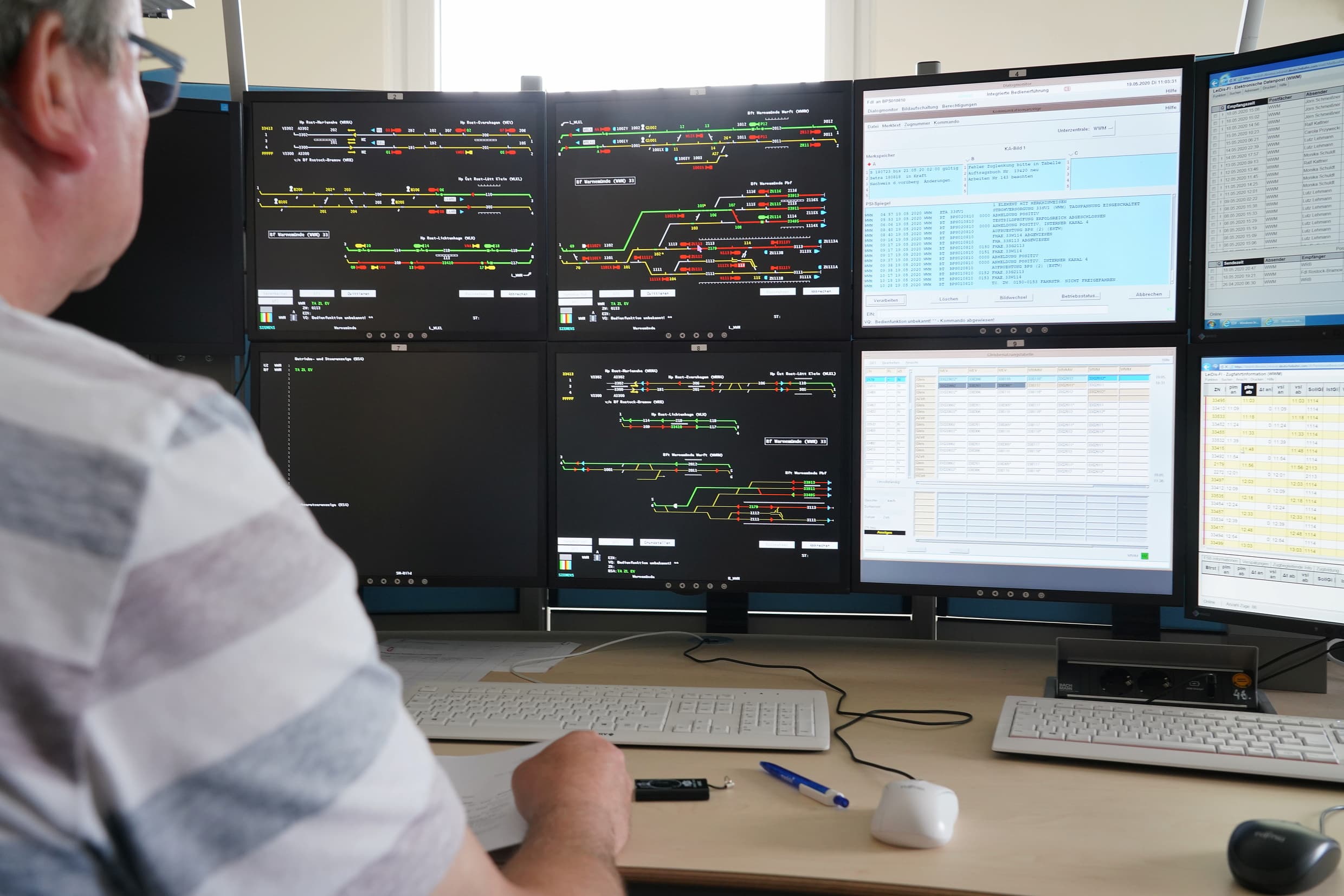

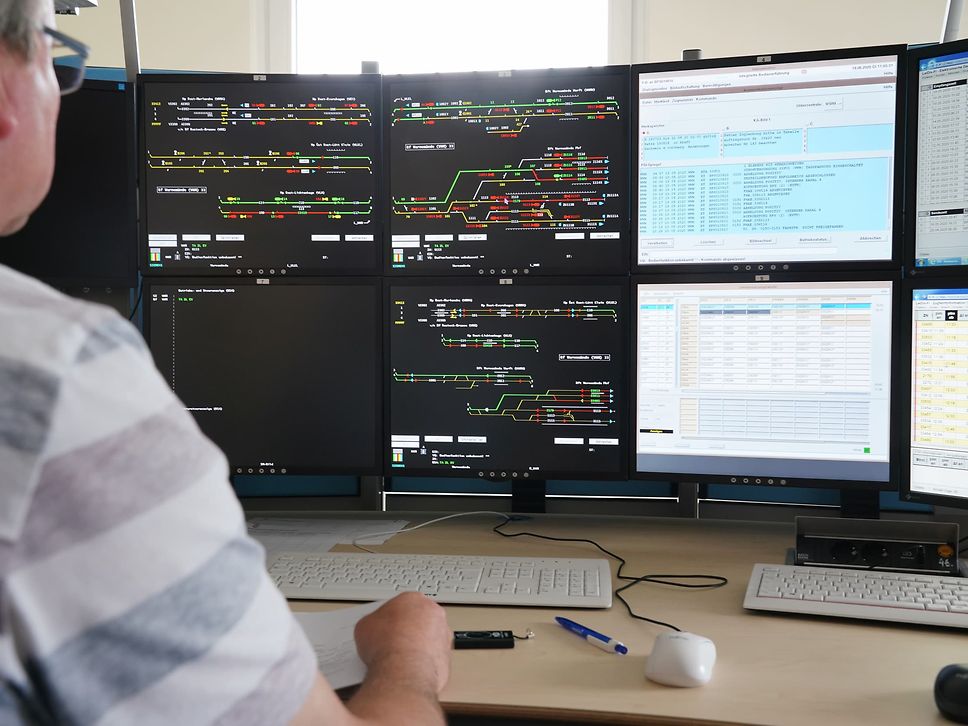

Digitales Stellwerk (DSTW) in Warnemünde: IP-basierte Leit- und Sicherungstechnik steuert Weichen, Signale und Bahnübergänge zentral und sicher.
Alle Stellwerksgenerationen erfüllen hohe Sicherheitsanforderungen. Die Modernisierung erhöht vor allem Automatisierung, Bedienkomfort, Diagnosefähigkeit, Fernüberwachung/Fernbedienbarkeit und unterstützt Kapazitätserhöhungen – insbesondere im Zusammenspiel mit ETCS und digitaler Leit- und Sicherungstechnik, während das Sicherheitsniveau auf normgerechtem Stand bleibt.
